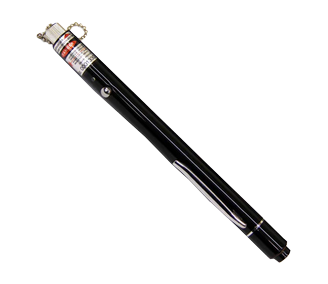

Localizador visual de fallos tipo bolígrafo

• Este Pentype VFL está especialmente diseñado para personal de campo que necesita una herramienta eficiente y económica para rastreo de fibra, enrutamiento de fibra y verificación de continuidad en redes ópticas.
• Encuentra puntos de rotura, malas conexiones, dobleces o grietas en cables de fibra óptica; y puede encontrar fallas en una zona muerta de OTDR y se usa para la identificación visual de fibra de extremo a extremo.

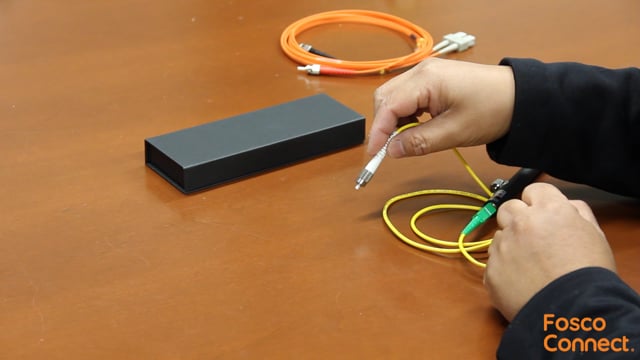

• El localizador visual de fallas lanza luz láser visible de 650 nm dentro de la fibra. Cuando la luz encuentra una rotura o una curva pronunciada, se dispersa y se puede observar que la luz dispersa emerge del cable.
• El localizador visual de fallos puede localizar roturas en cables de conexión cortos, que un OTDR no puede detectar debido a su zona muerta operativa.
• Un localizador de fallas también es mucho más económico que un OTDR. Sin embargo, no se recomienda su uso con cables blindados o de colores oscuros.
• El localizador visual de fallos Pentype puede funcionar en modo de onda continua (modo CW) o en modo pulsado. El modo pulsado ayuda a localizar fallas en condiciones de mucha luz ambiental y mejora la duración de la batería.
• También podría usarse para verificar la calidad del conector. A menudo, un conector puede parecer perfecto. Pero dentro del propio casquillo del conector, un pegado deficiente o sucio puede crear una microcurvatura en la fibra.
• Esta microcurvatura producirá pérdidas excesivas de inserción o pérdidas de retorno y puede provocar una falla prematura del conector.
• A medida que la luz visual se lanza a través de la fibra y emerge del conector en cuestión, se puede ver fácilmente la distorsión como una serie de anillos superpuestos a una salida normal.
• Doblar o torcer la fibra puede afectar el patrón de intensidad general, pero no el patrón del anillo en sí.

• Mantenimiento en telecomunicaciones, CATV.
• Laboratorio de pruebas de fibras ópticas.
• Enrutamiento de fibra y verificación de continuidad en redes ópticas.
• Otras medidas de fibra óptica

Características:

• Conector universal de 2,5 mm.
• Opera en modo CW o pulsado con constante
• Potencia de salida
• Advertencia de batería baja
• Batería de larga duración (hasta 60 horas)
• Diseño del cabezal láser resistente a caídas y polvo
• El diseño de puesta a tierra de la carcasa del láser evita daños por ESD
• Portátil y resistente
• Fácil de usar
• Se puede utilizar para conectores ST/SC/FC, interfaz óptica universal, fibra monomodo/multimodo para alta estabilidad y larga duración.
• 650 nm visibles
• Nota: la batería no está incluida
